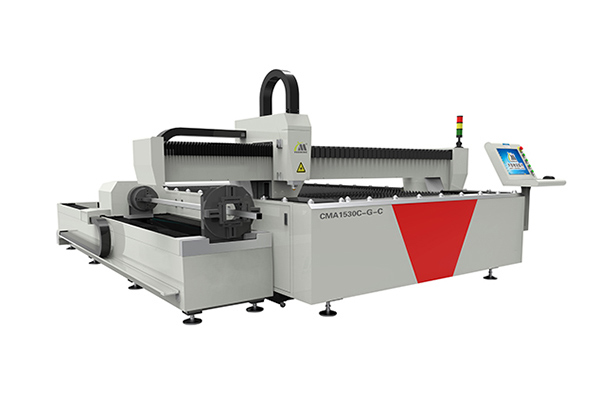

3000×1500мм Оптоволоконный станок лазерной резки для труб и плит, Система лазерной резки CMA 1530C-G-C

Обрабатываемые материалы
CMA1530C-G-C подходит для быстрой резки металлических материалов, как нержавеющая сталь, сплав алюминия, титановый сплав, покрытый алюминием листовой цинк, желтая медь, оцинкованный лист, красная медь и так далее.

Зона резки 3000мм×1500мм Точность позиционирования ±0.15мм/1000мм
Максимальная длина трубки(на выбор) 3000мм или 6000мм Точность повторного позиционирования ±0.1мм/1000мм
Пределы трубки (на заказ) Труба круглого сечения: ф20мм~ф150мм;
квадратная труба: 20мм~100мм
Поддерживаемые графические форматы PLT, DXF, AI, CAD, и др.
Лазерный генератор Оптоволоконный лазер Условия эксплуатации Влажность≤ 80% без конденсата, 0-45℃
Мощность (на выбор) 500Вт~1000Вт Полная мощность 10кВт
Система трансмиссии (передачи) Двойной сервопривод
&козловой кран
&механизм реечной подачи
Напряжение питания Три фазы
380V/50Hz
Система резки труб (на выбор) Да Общий вес 6000кг
Максимальная скорость 60м/мин Наружный размер
(с 3м труборезкой)
4350мм x3200мм x1740мм
Максимальное ускорение скорости 0.6 Гал(см/с²) Наружный размер
(с 6м труборезкой)
7650мм x3200мм x1740мм

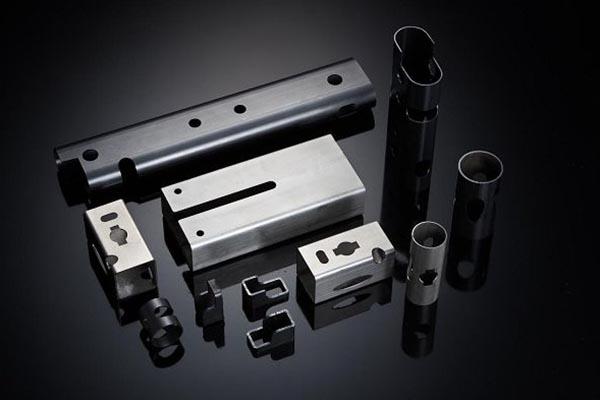

Примеры лазерной обработки:

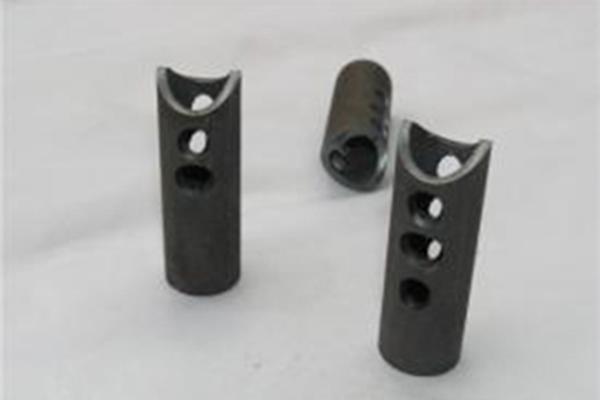

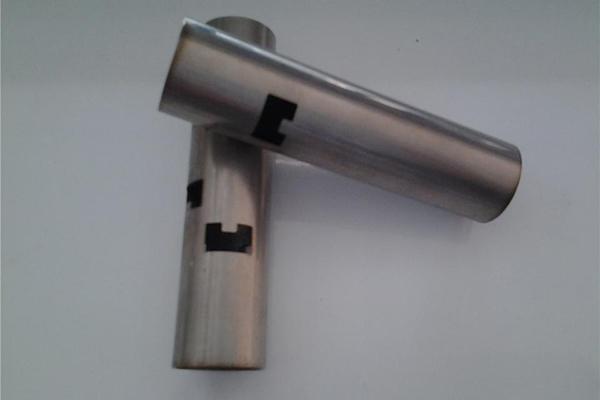

  • Лазерная резка трубы из углеродистой стали

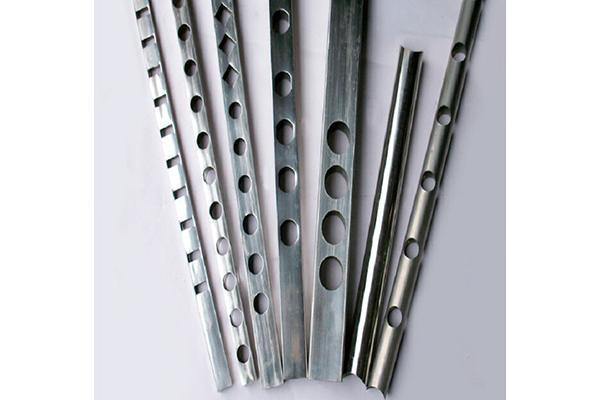

  • Лазерная резка трубы

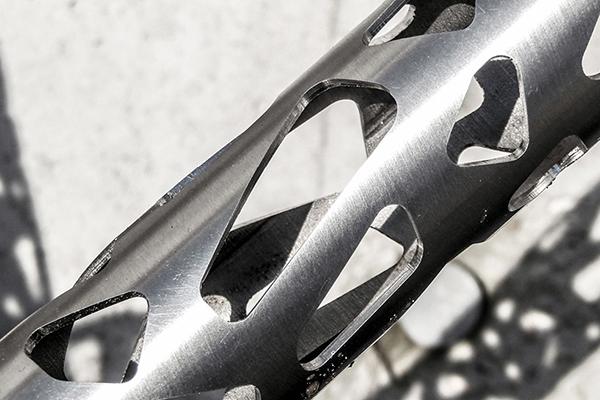

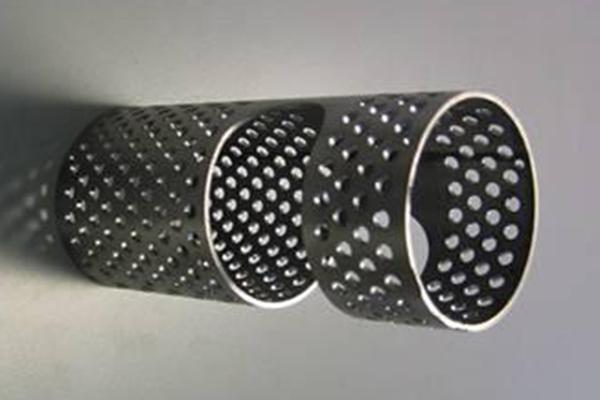

  • Лазерная прошивка и резка трубы

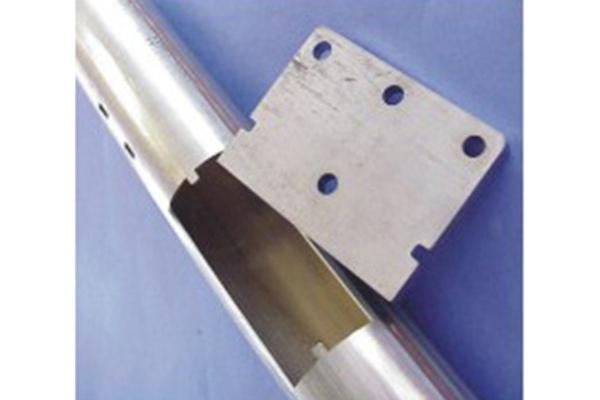

  • Лазерная резка трубы
  • Лазерная резка квадратной трубы

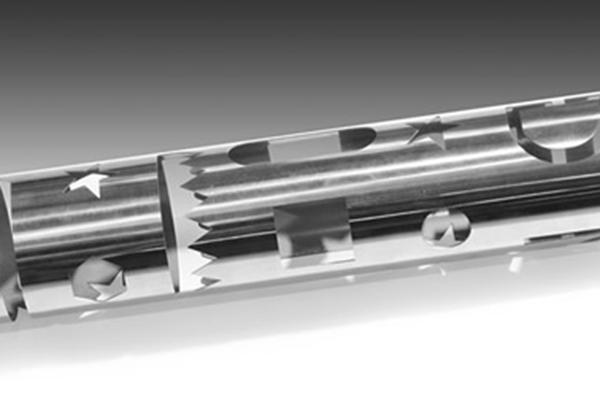

  • Лазерная резка трубы из нержавеющей стали
  • Лазерная резка толстой стали
  • Лазерная резка и высечка трубы

Характеристики
1. Этот оптоволоконный станок лазерной резки может использоваться для резки квадратной трубы, трубы круглого сечения, овальной трубы и листового металла;
2. Козловой кран, в сочетании с двойным сервоприводом и механизмом реечной подачи, имеет прекрасную функциональность резки и стабильность.
3.Самостоятельно центрирующаяся система зажима гарантирует стабильность обрабротки конвейерной линии труб, обеспечивая высокую точность и качество процесса обработки продукта.
4. Точные размеры обработки могут заменить традиционные обрабатывающие устройства, такие как распил, прокалывание и т.д.
5. Седлообразная опорная рама труб с точной шкалой гарантирует резку 6м труб без деформаций.
