Оптоволоконный лазерный станок серии HyTube

Оптоволоконный лазерный станок серии HyTube

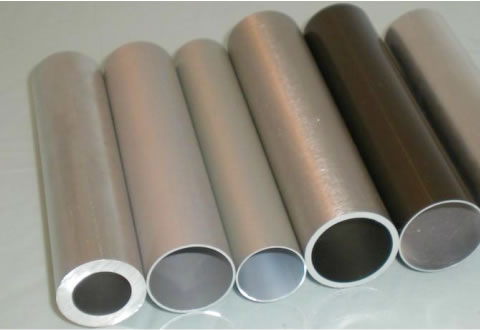

Применяемые материалы:
Трубы из материалов: углеродистая сталь, алюминиевый сплав, нержавеющая сталь, титановый сплав.

Технические параметры:

Рабочая площадь (длина*диаметр трубки) 9532 6522 6532
9500 мм×φ20-310 мм,
9500 мм×□20-220 мм
6500 мм×φ20-210 мм,
6500 мм×□20-150 мм
6500 мм×φ20-310 мм,
6500 мм×□20-220 мм
Диаметр описанной окружности заготовки ≤φ210 мм Диаметр описанной окружности заготовки ≤φ310 мм
Ход по оси Z 200 мм 150 мм 200 мм
Ход по оси X 330 мм
Ход по оси Y 10050 мм 7050 мм 7050 мм
Ход по осям A/B Непрерывное вращение
Точность позиционирования (ось X/Y) ±0.05 мм/1000 мм
Точность повторного позиционирования (ось X/Y) ±0.03 мм
Точность позиционирования (ось A/B) ±30"
Точность повторного позиционирования (ось A/B) ±10"
Макс. скорость позиционирования (ось X/Y) 100 м/мин
Макс. скорость позиционирования (ось A) 70 об/мин
Длина загружаемого проката 2500-6500 мм (автоматическое измерение длины)
Длина резки 0-3000 мм
Вес оборудования 10000 кг 7500 кг 7500 кг
Сила зажима диска соединительной муфты 175 кг 145 кг 145 кг
Габариты оборудования (Д*Ш*В) 12м*4.3м*2.8м
Фаза/Номинальная мощность/ Напряжение 3/380В/50Гц
Класс IP-защиты источника питания IP54

Рабочая площадь (длина*диаметр трубки) 9532 6522 6532
9500 мм×φ20-310 мм,
9500 мм×□20-220 мм
6500 мм×φ20-210 мм,
6500 мм×□20-150 мм
6500 мм×φ20-310 мм,
6500 мм×□20-220 мм
Диаметр описанной окружности заготовки ≤φ210 мм Диаметр описанной окружности заготовки ≤φ310 мм
Ход по оси Z 200 мм 150 мм 200 мм
Ход по оси X 330 мм
Ход по оси Y 10050 мм 7050 мм 7050 мм
Ход по осям A/B Непрерывное вращение
Точность позиционирования (ось X/Y) ±0.05 мм/1000 мм
Точность повторного позиционирования (ось X/Y) ±0.03 мм
Точность позиционирования (ось A/B) ±30"
Точность повторного позиционирования (ось A/B) ±10"
Макс. скорость позиционирования (ось X/Y) 100 м/мин
Макс. скорость позиционирования (ось A) 70 об/мин
Длина загружаемого проката 2500-6500 мм (автоматическое измерение длины)
Длина резки 0-3000 мм
Вес оборудования 10000 кг 7500 кг 7500 кг
Сила зажима диска соединительной муфты 175 кг 145 кг 145 кг
Габариты оборудования (Д*Ш*В) 12м*4.3м*2.8м
Фаза/Номинальная мощность/ Напряжение 3/380В/50Гц
Класс IP-защиты источника питания IP54

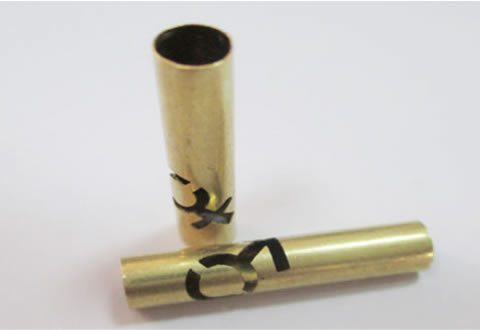

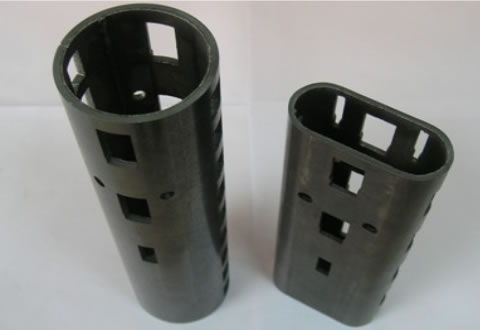

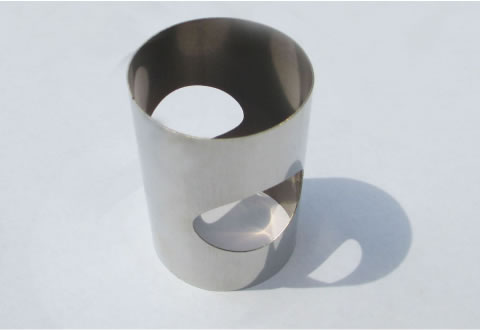

Примеры лазерной обработки:

Свойства:
1. Числовое программное управление на основе системы Windows OS. Особая производственная платформа для резки труб, совмещает многофункциональные способы лазерной резки с удобным интерфейсом.
2. Специализированное программное обеспечение для резки труб является базовой технологией станка с ЧПУ, что сберегает сырьевые материалы, снабжает качественным производственным процессом, долгую работу.
3. Емкостная оптоволоконная лазерная головка резки снабжает точной реакцией четкости, быстро считывает и устойчива.
4. Специальный плавающий трубопровод поддерживает непрерывное соприкосновение, что контактирует с трубой при загрузке и вращения. Поддерживания мощности происходит во время установки подходящими параметрами трубы, что исключает от падения и минимизирует вращения оси и увеличивая точность.
5. Автоматическая загрузка бухты уменьшает трудовые затраты и увеличивает производительность.
6. Система автоматического обнаружения заготовок труб является для загрузки смешанных труб, автоматический запрос, поиск в базе данных и обработку.
7. При удобной панели управления можно забить базу данных о способе резки, только нужно нажать одну кнопку и можно изменить тип и параметры трубы.
8. Высококачественный пропорциональный сервоклапан способен точно регулировать давление резки, за счет газа и усилия зажатия диска соединительной муфты, для лучшей производительности.
9. Скорость линейного положения трубы до 100м/мин и скорость вращения до 120м/мин.
